CJX2F-115~800交流接触器机械联锁机构

适用范围
CJX2F-115~800交流接触器机械联锁机构可与CJX2F系列交流接触器组成可逆接触器，主要用于电动机的正、反转和能耗制动交流线路中，作为防止因误操作生产的线路短路故障。

本机构适用于CJX2F交流接触器垂直安装和水平安装组成的可逆接触器。

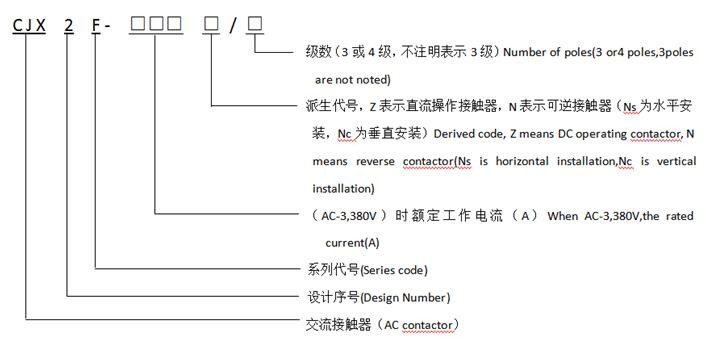

型号及其含义

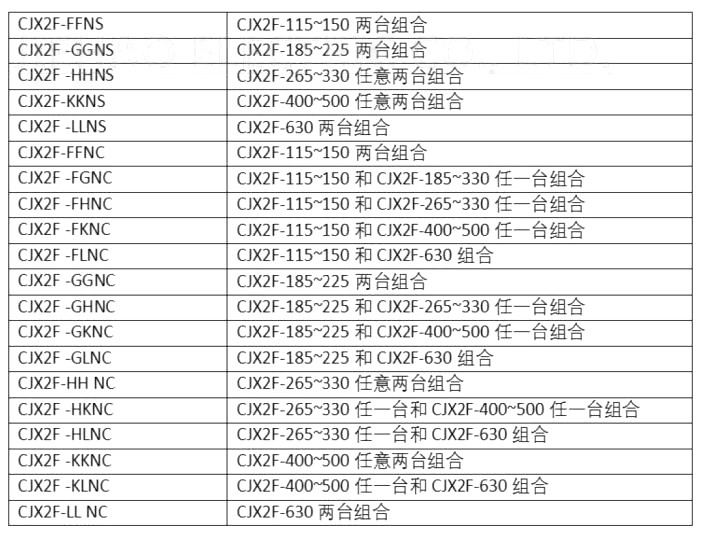

表1 水平安装、垂直安装

正常工作条件和安装条件

1. 周围空气温度为：-5℃~+40℃，24小时内其平均不超过+35℃。
2. 海拔高度：不超过2000m。
3. 大气条件：在+40℃时空气相对湿度不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露.
4. 污染等级：3级。
5. 安装类别：III类。
6. 安装条件：安装面与垂直面倾斜度不大于±5°。
7. 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

​结构与技术参数
1、结构
（1）、机械联锁机构和两台CJX2F接触器组成可逆接触器时，联接板的连接方式（见图1），可水平安装，也可垂直安装。 垂直安装时，请将电流小的安装在上方。安装后在连杆长度达到H+40时，可截去其上部长出部分（见图2）

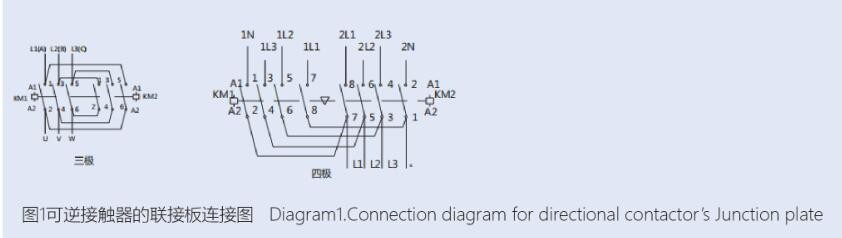

图1可逆接触器的联接板连接图

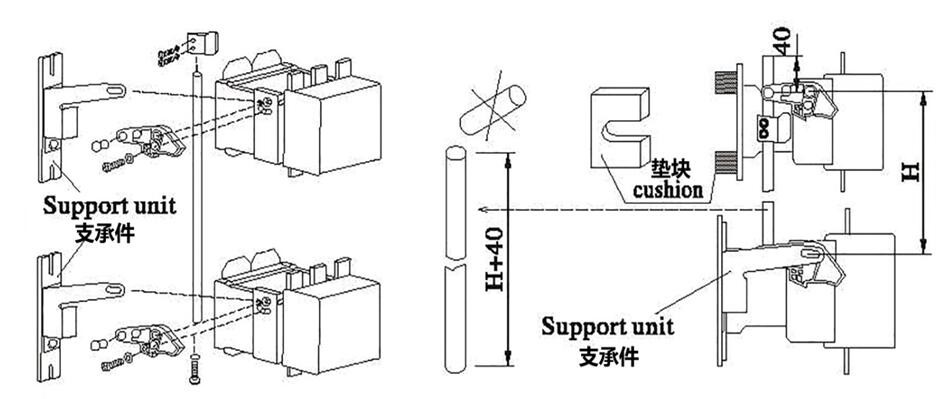

图2垂直安装的可逆接触器
（2）CJX2F-115~225和CJX2F-265~630及机械联锁机构组成垂直安装的可逆接触器时，须在CJX2F-115~225下加垫块（见图2）
（3）CJX2F-265-800和机械联锁机构组成垂直安装的可逆接触器时，须加装支承件（见图2）
2、技术参数
机械联锁机构和两台CJX2F接触器组成机械联锁时，当其中一台接触器的动、静触头刚接触时，推动另一台接触器，使两联锁件相碰，这时动静触头间隙（见表2）

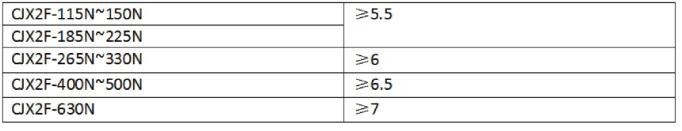

表2 动静触头间隙（mm）

3、机械寿命

机械联锁的机械寿命：CJX2FNc-FF、CJX2FNs-FF为300万次，其余为200万次。

1. 机械联锁外形及安装尺寸.

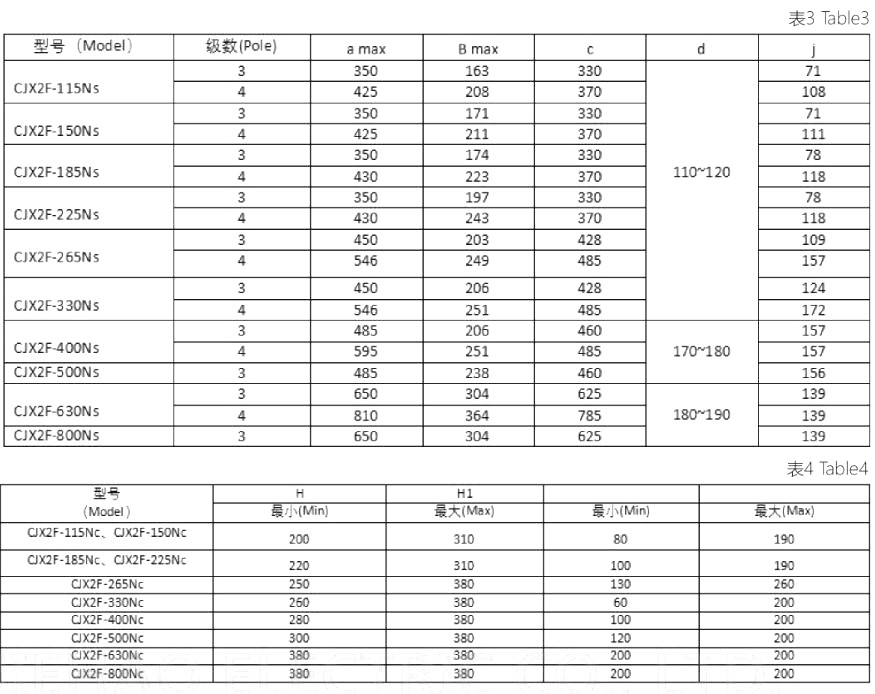

机械联锁机构和两台CJX2F接触器组成机械联锁时，接触器必须按照图3、图4和表3、表4中规定的尺寸进行安装。

请将上图上半部分和下图结合

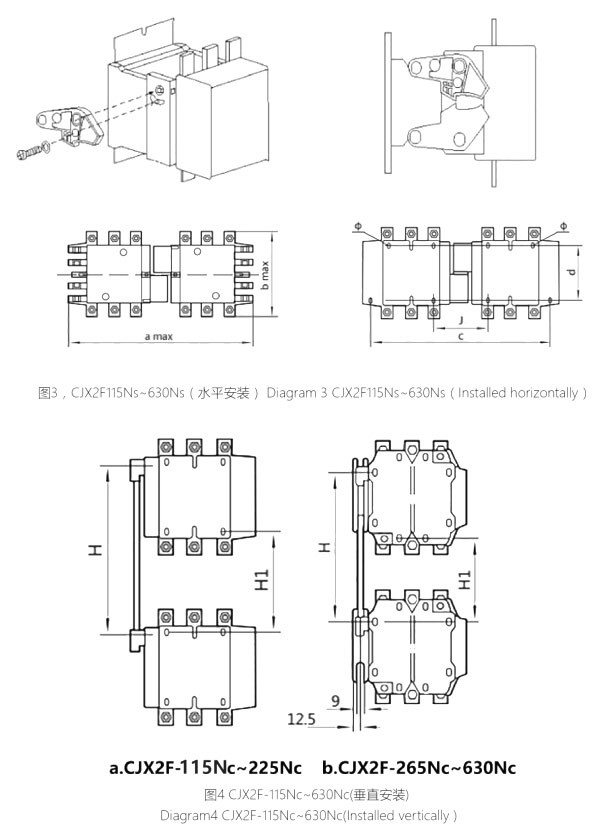

图3，CJX2F115Ns~630Ns（水平安装）

图4 CJX2F-115Nc~630Nc(垂直安装)

安装使用和维护


1、安装前应检查线圈的技术数据（如额定电压、额定电流等）是否与电源相符。

2、接触器主电路的连接导体必须采用带预制端头的导线或铜母线，其截面应符合有关标准的规定。

3、接线螺丝应拧紧，检查接线正确无误后，应在主触头不带电的情况下，先使吸引线圈通电分合数次，试验动作可靠后才能投入使用。
4、使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。
5、在接触器的主电路断电后才允许取下灭弧罩，使用时必须装好灭弧罩。

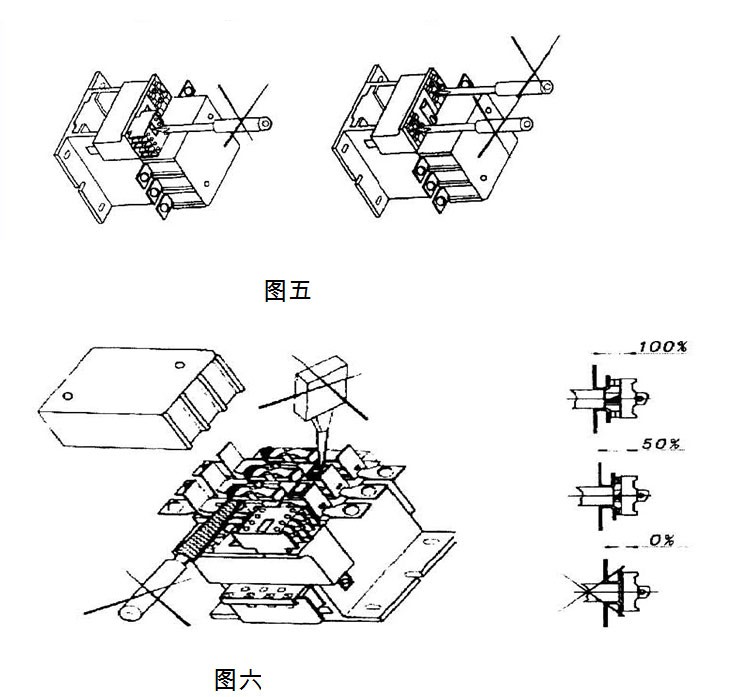

6、接触器左右两侧的连杆以及加装在连杆上辅助组的触头支持不允许直接下压，以免造成零部件损伤。
7、在使用过程中，触头表面可不必修理，如确须修理时可用锉刀，禁用纱布。
8、接触器线圈、铁芯的温度较高，最高可达130℃，使用中请勿用手触摸。
9、接触器主回路进线端的标志位1/L1，3/L2，5/L3，7/L4，出线端的标志为2/T1，4/T2，6/T3,8/T4。
10、接触器的线圈和触头属于易损件，可单独订购，以免更换。
11、在用该系列产品组装星三角型启动器时，为确保星三角型转换可靠，星型转换到三角型时星型接触器线圈断电瞬间与三角型接触器线圈通电瞬间的时间差应保证：
CJX2-115、150、185、225、265不小于60ms；
CJX2-330、400、500、630、800不小于120ms；
八、订货须知
订货时须指出

1、机械联锁机构的完整代号；
2、订货数量；
3、如用户需要订购可逆接触器时，本公司分开包装和运输，由用户自行按本样本或说明进行安装和调整
4、客户如需其它线圈规格，可根据要求特殊订货。

1. 派生NS常规产品三极为可逆接线方式，四极为双电源转换方式，特殊接线方式须注明。
